邵光譜，王海燕，王? 宏 ( 青島黑貓?zhí)亢诳萍加邢挢?zé)任公司，山東 青島 266042)

摘? 要：研究了邊緣?mèng)然┎糠秩〈亢谠诎脘撟游缇€輪胎胎面膠中的應用，主要考察了不同含量下邊緣?mèng)? 基化石墨烯對硫化膠料的物理機械性能、耐磨性、導電導熱性能及動態力學性能的影響，結果表明：隨著石墨烯替代炭黑 用量的增加，膠料的門尼粘度降低，定伸應力和硬度增大，拉伸、撕裂強度均先增大后降低;阿克隆磨耗量先降低后增大， 替代量為4%時磨耗量最低;導電、導熱性顯著提升，初始儲能模量G’降低，0℃和60℃時損耗因子tanδ逐漸增大。

關鍵詞：邊緣?mèng)然?輪胎胎面膠;物理機械性能;導電、導熱性能;動態力學性能

石墨烯是迄今為止發現的強度最大的材料， 因其具有優異的力學、電學及其他特性而成為材 料領域研究的熱點[1-3]。邊緣?mèng)然┑慕Y(jié)構 與石墨烯大體相同，只是在六角環形片狀碳原子 上主要連接羧基，同時也有少量羥基和環氧基等 官能團。石墨烯/橡膠復合是近年來的熱門研究問 題，其在輪胎領域的應用目前尚處于研究探索階 段。目前，國內外關于石墨烯在輪胎上的應用研 究較少，米其林、固特異、普利司通等國外大品牌 輪胎企業還未見石墨烯輪胎市場化產品[4]。

本文采用邊緣?mèng)然┎糠秩〈亢冢?制備丁苯橡膠/邊緣?mèng)然?炭黑復合材料， 并研究了邊緣?mèng)然┎煌繉?duì)輪胎胎面 膠性能的影響，以期為石墨烯在輪胎中的應用提 供參考[5]。

1? 實驗部分

1.1? 原材料

炭黑N234和白炭黑HM-1160，江西黑貓?zhí)亢?股份有限公司生產;邊緣?mèng)然颖毕﹦?chuàng) 科技有限公司生產;SSBR3840，中國石化生產; SBR1712，中國石化齊魯石油化工公司產品; BR9000，中石化北京燕山石化生產;其他橡膠配 合劑均為工業通用原料。

　　1.2? 基礎配方

合成橡膠/邊緣?mèng)然?炭黑復合材料 的基本配方如表1所示，以邊緣?mèng)然┎糠?取代胎面膠配方中的炭黑填料，石墨烯和炭黑的 總份數為 48 份，不同邊緣?mèng)然┤〈亢?所占比例分別為 0%、2%、4%、6% 和 8%。

下文中石墨烯均指代邊緣?mèng)然?/p>

橡 膠 配 方：SBR3840 44.7phr;SBR1712 44.7phr;BR 35phr;偶 聯 劑 Si69 4.8phr;氧 化 鋅 3phr;硬脂酸2phr;防老劑RD 1.5phr;防老劑4020 2.35phr;芳 烴 油 10phr;硫 磺 1.8phr;促 進 劑 CZ 1.7phr;促進劑 DPG 0.4phr;防焦劑 CTP 0.1phr。

1.3? 試驗設備

MV2000 型門尼粘度儀、2020-DC 型拉力試驗 機、RPA2000橡膠加工分析儀、MDR2000型動態硫 化 儀，美 國 Alpha 科 技 有 限 公 司 產 品;GT-RH- 2000N 型壓縮生熱儀，高鐵檢測儀器有限公司產 品;JSM-6700型掃描電子顯微鏡(SEM)，日本電 子株式會社產品;EPLEXO 500N型動態分析儀，德 國GABO公司產品;導熱儀，TPS2200瑞典Hot Disk 有限公司;四探針測試儀，廣州四探針RTS-9。

1.4? 試樣制備

膠料混煉分兩段在密煉機中進行，一段混煉 初始溫度 90℃，轉子轉速 90r/min，時間 6min，橡 膠→部分炭黑、石墨烯、白炭黑及 Si69 →剩余炭 黑、石墨烯、白炭黑及 Si69 →小料→排膠。

二段混煉初始溫度 90℃，轉子轉速 60r/min， 投入一段混煉膠，加入硫磺和促進劑，混煉均勻后 排膠。開煉機包輥，左右割刀，打三角包下片，停 放、硫化。

1.5? 性能測試

RPA應變掃描混煉膠測試條件溫度：60℃，頻 率：1HZ，應變范圍：0.28~100%;

DMA 測試條件為頻率：10 Hz，最大振幅： 10μm，最大動態負荷：5N，溫度范圍：-40~80℃， 升溫速率：3 K/min;

混煉膠和硫化膠性能均按相應國家標準測試。

2? 結果與討論

2.1? SBR/BR 復合材料的硫化特性

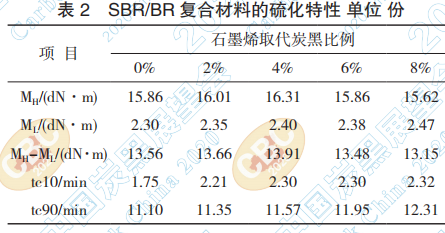

不同石墨烯 / 炭黑比例的 SBR/BR 混煉膠在 160℃下的硫化特性數據如表 2 所示。

?

從表中可以看出，石墨烯替代部分炭黑后會 延 長 混 煉 膠 的 焦 燒 時 間(tc10)和 正 硫 化 時 間 (tc90)，且混煉膠的 tc90 隨著石墨烯添加比例的 增加而增大，這是由于石墨烯表面存在大量酸性的 羧基等含氧基團，可吸附促進劑從而延長正硫化時 間，此外石墨烯片層結構也可阻礙硫化效果[5]。最 大轉矩與最小轉矩之差(MH-ML)在一定程度上可 反映膠料的交聯密度，表2中看出，隨石墨烯添加 比例的增加，(MH-ML)值先增大后減小，在石墨 烯含量4%時達到最大值，說明在一定范圍內石墨 烯的加入可有效提高混煉膠的交聯密度。

　　2.2? SBR/BR 復合材料的門尼粘度

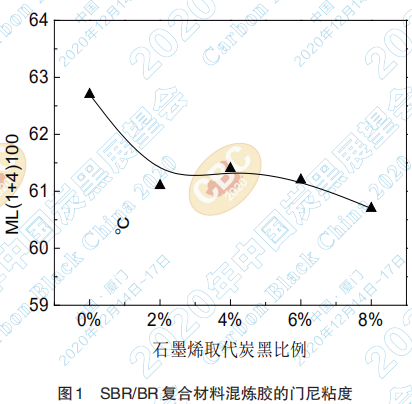

圖 1 為復合材料混煉膠的門尼粘度。

從圖1中看出，加入石墨烯后降低了混煉膠的 門尼粘度值，且隨著石墨烯添加比例的增加，門尼 粘度值呈逐漸下降趨勢。當混煉膠在門尼粘度儀 中受到剪切作用，具有片層結構的石墨烯發生取 向時，有利于部分橡膠大分子在平面方向上運動， 一定程度增大了大分子鏈流動性，故門尼粘度下 降。

　　2.3? SBR/BR 復合材料的物理機械性能

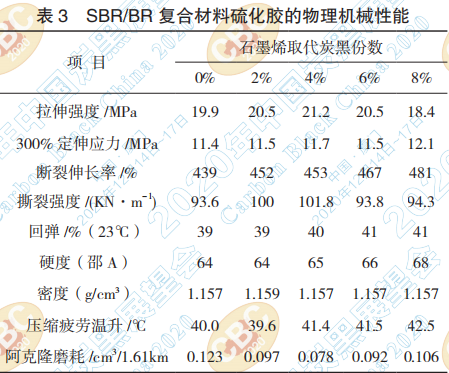

表 3 為 SBR/BR 復合材料硫化膠的物理機械性 能。

從表3中看出，隨著石墨烯添加比例的增加， 膠料拉伸強度先增大后減小，在石墨烯含量4%時 最大，拉伸強度為 21.2MPa，石墨烯含量 8% 硫化膠的拉伸強度比不加石墨烯取代炭黑的硫化膠的 拉伸強度小。隨著石墨烯添加比例的增大，300% 定伸應力變化影響不明顯，而膠料的硬度、斷裂伸 長率均呈上升趨勢。不同于炭黑填料，石墨烯對 斷裂伸長率的提升較明顯，當石墨烯在賦予硫化 膠高硬度的同時還保持著較高的斷裂伸長率。撕 裂強度在石墨烯添加比例(2%、4%)時有較明顯 的提高，是因?yàn)榇蟊缺砻娣e的石墨烯片層結構能 有效抵抗裂紋擴展，有助于提高膠料的撕裂強度， 而當繼續增加石墨烯用量，會影響其在膠體中分 散效果，從而撕裂強度降低。

上文中分析硫化膠的交聯密度先增大后減 小，交聯密度越大，即拉伸、撕裂強度及模量會相 應增加;此外，羧基官能團具有一定的活性，利用 羧基化石墨烯表面的羧基，能夠使橡膠大分子被 共價結合到石墨烯上，二者之間形成牢固界面，充 分利用了石墨烯的優良力學性能，故力學性能提 高;而當石墨烯添加過量，填料易團聚，導致力學 性能下降[6]。

由表3中壓縮疲勞溫升性能可以看出，隨著石 墨烯添加比例的增加，壓縮疲勞溫升整體表現為 略微上升的趨勢。分析認為，石墨烯的加入并分 散于橡膠基體中，使分子鏈運動過程中的內摩擦 力增大，在反復壓縮測試時填料-橡膠大分子鏈間 作用力的斷裂與重組會消耗能量，以熱量形式散 發，故壓縮溫升增大。隨石墨烯添加比例增加，阿 克隆磨耗量先降低后增加，石墨烯取代含量為 4% 時磨耗量最低，即此時膠料耐磨性最好。

　　2.4? SBR/BR 復合材料的導電、導熱性能

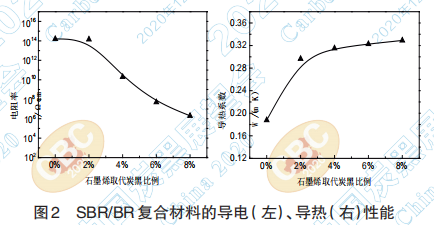

SBR/BR 復合材料的導電、導熱性能見圖 2。

圖2中看出，隨石墨烯所占比例的增加，復合 材料的電阻率明顯下降。因?yàn)槭┍缺砻娣e大、 剝離分散程度好，且較高的含氧基團(羧基)的存 在，在橡膠基體中易形成導電通路，故電阻率下 降。

由于改性石墨烯具有優異的導熱性，因此石 墨烯能有效提高膠料的導熱系數，圖2可看出，復 合材料的導熱系數隨改性石墨烯含量的增加而提 高，石墨烯與橡膠之間存在較高的界面熱阻，因而 較高含量的石墨烯改善復合材料的導熱性并不 高。

　　2.5? SBR/BR 復合材料的動態力學性能

(a)應變掃描(Payne 效應)

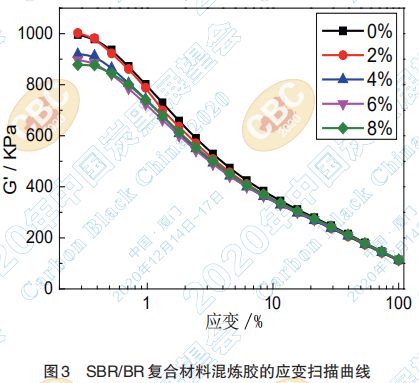

圖 3 為 SBR/BR 混煉膠在不同石墨烯添加比例 替換炭黑填充混煉膠的 RPA 應變掃描曲線。

圖3中看出，混煉膠的儲能模量G′隨應變的增 加而減小，并呈現顯著非線性下降，稱為Payne效 應。膠料的ΔG′值越小，Payne效應越弱，即填料 網絡化程度降低[7]。

隨石墨烯取代炭黑比例的增加，ΔG′值減小， 說明石墨烯的加入減弱了Payne效應，致使填料網 絡化程度降低，并且隨著石墨烯加入比例的增加 Payne效應逐漸減弱。這可能是由于隨石墨烯添加 量的不斷增加，片層結構的石墨烯起到增塑作用， 填料網絡強度較低，故在應變作用下儲能模量降 低，ΔG'值減小。

(b)溫度掃描：

SBR/BR復合材料硫化膠損耗因子與溫度的關 系見圖 4

由圖 4 可知，隨著石墨烯 / 炭黑比例的增加， tanδmax呈下降趨勢，石墨烯的不斷加入使橡膠大 分子鏈搭載到石墨烯片層上，片層結構對大分子 鏈起支撐作用，使復合材料剛度增大，降低了橡膠 分子的內耗，且石墨烯含量較高時易發生團聚，橡 膠 - 填料相互作用減弱，故 tanδmax 隨石墨烯 / 炭 黑比例的增加而逐漸降低。

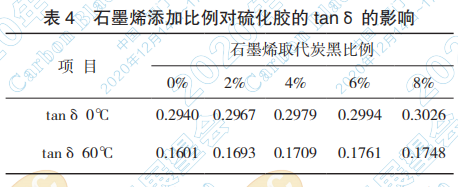

石墨烯添加比例對硫化膠的tanδ的影響見表4。

SBR/BR 硫化膠的 0℃、60℃下的 tanδ 如表 4 所示，0℃、60℃時的tanδ值逐漸增大，膠料滯后 損失增加。隨溫度不斷升高，橡膠-填料相互作用 隨橡膠大分子鏈滑移發生解除、重建過程，增大內 摩擦從而表現為tanδ增大。0℃時的tanδ增大有 利于提高胎面膠的抗?jié)窕?，?0℃時的tanδ增 大導致滾動阻力提高，能耗增加，對輪胎壽命產生 不良影響。

　　3? 結? 論

(1)隨石墨烯添加比例的增加，膠料的焦燒 時間和正硫化時間延長，門尼粘度逐漸下降，即硫 化速率增加，加工性能改善。

(2)隨石墨烯替代炭黑用量的增加，膠料的 硬度和定伸應力增大，拉伸、撕裂強度先增大后減 小，拉伸強度在石墨烯含量 4% 時達到最大值 21.2MPa，壓縮溫升略微提高，耐磨性變差。

(3)隨石墨烯替代炭黑用量的增加，復合材 料電阻率下降，導熱系數增加。

(4)隨石墨烯取代炭黑用量的增加，膠料 ΔG'值降低，Payne效應減弱，tanδmax降低，0和 60℃時的 tanδ 增大。

參考文獻

[1] Service R F. Carbon Sheets an Atom Thick Give Rise to Grapheme Dreams[J]. Science, 2009, 324(5929): 875-877.

[2] Kim K S, Zhao Y, Jang H, et al. Large-scale Pattern Growth of Graphene Films for Stretchable Transparent Electrodes[J]. Nature, 2009, 457(7230): 706-710.

[3] Brumfiel G. Graphene Gets Ready for the Big Time[J]. Nature, 2009, 458(7237): 390-391.

[4] 王強，王云龍，姜莉，等.石墨烯對車輛輪胎胎面膠的 力學性能及抗?jié)窕阅艿挠绊懷芯縖J].長春理工大學 學報，2018，41(5)：46-51.

[5] 崔雋雷，劉力，毛迎燕，等.氧化石墨烯/炭黑/乳聚丁 苯橡膠納米復合材料的性能研究[J].橡膠工業，2015， 62(8)：453-457.

[6] 王建功，黃義剛，王靜，等.石墨烯/廢舊輪胎裂解炭 黑在半鋼子午線輪胎胎面膠中的應用[J].輪胎工業， 2019，39(3)：153-156.

[7] 廖振斐.天然橡膠/石墨烯/炭黑復合體系的結構與性 能的研究[D]：華南理工大學，2013，5.
