劉宏偉1，金人海2，欒麗娜3，王　利2(1.中國人民解放軍駐沈陽第4橡膠廠軍事代表室，沈陽　110022;2.延長石油西北橡膠有限責(zé)任公司，陜西咸陽　712023;3.沈陽化工學(xué)校，沈陽　110000)

摘要：采用共混法制備了乙炔炭黑/氫化丁腈導(dǎo)電橡膠，探討了電阻率隨乙炔炭黑及其他配合劑用量變化的規(guī)律。結(jié)果表明，快壓出炭黑和乙炔炭黑的用量分別為15份和30份時，膠料力學(xué)性能和電性能基本達到同一理想狀態(tài)。在滿足力學(xué)性能的前提下，不宜過多使用過氧化二異丙苯(DCP)作為導(dǎo)電型氫化丁腈橡膠的硫化劑。

關(guān)鍵詞：氫化丁腈橡膠;乙炔炭黑;導(dǎo)電性

中圖分類號：TQ333.7文獻標識碼：A　文章編號：1005-4030(2014)01-0057-02

眾所周知，復(fù)合型導(dǎo)電橡膠已成為一種新型功能材料，廣泛用于電磁屏蔽、導(dǎo)電航空薄膜和自動控制[1，2]等方面，其市場需求量不斷增大[3，4]。采用導(dǎo)電炭黑與橡膠通過共混制成的導(dǎo)電橡膠具有工藝簡單、容易成型和常溫導(dǎo)電性能優(yōu)異等特點[5]。

氫化丁腈橡膠(HNBR)具有高飽和結(jié)構(gòu)，其耐油性能、耐熱性能、化學(xué)穩(wěn)定性和耐臭氧性能良好，力學(xué)強度、撕裂性能和耐磨性能優(yōu)異，是綜合性能極為出色的橡膠之一[6，7]。導(dǎo)電氫化丁腈橡膠在現(xiàn)代工業(yè)中得到較為廣泛的應(yīng)用，如航空飛行器上使用的輸油軟管等[8]。

本工作通過共混法制備了乙炔炭黑/氫化丁腈導(dǎo)電橡膠，探討了電阻率隨乙炔炭黑及其他配合劑用量變化的規(guī)律，同時對導(dǎo)電氫化丁腈橡膠的力學(xué)性能進行了測試與研究，以期能為后續(xù)相關(guān)工作提供參考。

1　實驗

1.1　主要原材料

氫化丁腈橡膠，HNBR　2010，日本瑞翁公司;硫化劑DCP，化學(xué)純，上海化學(xué)試劑站中心化工廠;乙炔炭黑和快壓出炭黑，中聯(lián)橡膠(集團)總公司;己二酸烷基醚酯等其他助劑均為市售橡膠工業(yè)常用原材料。

1.2　試驗設(shè)備

開煉機，XK-16，湛江橡膠機械廠;平板硫化機，200t，上海西瑪偉力橡塑機械有限公司;拉力試驗機，XLL-250，上海正吉機械有限公司;邵爾A硬度計，XL-A，營口市材料試驗機廠;數(shù)字萬用表，DT890B+ 型，深圳市勝利有限責(zé)任公司。

1.3　試樣制備

將氫化丁腈橡膠投入開煉機上，待其完全包輥后，依次加入配合劑、快壓出炭黑和己二酸烷基醚酯，混煉均勻后分批加入乙炔炭黑，薄通3～5遍，充分混煉均勻，放大輥距，下片，待用;使用平板硫化機硫化試樣，硫化條件為：151 ℃×0.4MPa(表壓)×30min。

1.4　性能測試

拉伸強度和拉斷伸長率均按GB/T528-2009測試，邵爾A硬度按GB/T531-2008測試，密度按GB/T533-2008 測試，體積電阻率按GB/T2439-2001測試。

2　結(jié)果與討論

2.1　炭黑用量對力學(xué)性能和體積電阻率的影響

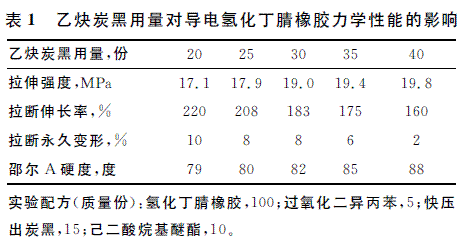

本工作測試了乙炔炭黑不同用量的導(dǎo)電氫化丁腈橡膠力學(xué)性能，結(jié)果見表1。

由表1可看出，隨著乙炔炭黑用量的增大，導(dǎo)電氫化丁腈橡膠的拉伸強度和邵爾A 硬度均有一定程度的增大，而拉斷伸長率降低，拉斷永久變形減小，說明了乙炔炭黑對氫化丁腈橡膠具有一定的補強作用，但效果并不顯著。

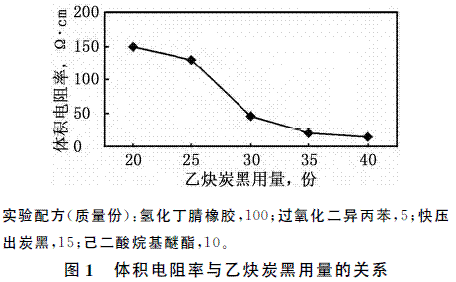

乙炔炭黑用量對氫化丁腈橡膠電性能的影響見圖1。

從圖1可看出，當(dāng)乙炔炭黑用量小于25份時，導(dǎo)電氫化丁腈橡膠的體積電阻率隨乙炔炭黑用量的增大而緩慢減小。其原因可能是乙炔炭黑用量不足，其粒子間距較大，粒子間幾乎沒有接觸，不能形成有效導(dǎo)電通路，橡膠主要靠較遠距離的電子躍遷而導(dǎo)電，因此體積電阻率減小緩慢。當(dāng)乙炔炭黑用量超過25份時，乙炔炭黑均勻分布在橡膠基體中，粒子間呈連續(xù)狀存在，形成導(dǎo)電網(wǎng)絡(luò)，因而體積電阻率迅速減小。當(dāng)乙炔炭黑用量大于35份時，體積電阻率變化不大。其原因可能是用量在25～35份時炭黑粒子已接近飽和，形成了連續(xù)導(dǎo)電通路，達到了乙炔炭黑導(dǎo)電能力的峰值，此時加入更多的乙炔炭黑，雖然增大了粒子數(shù)量，但并不能較大幅度地提升導(dǎo)電性能。其原因可能是機械混煉法不能更好地分散乙炔炭黑，造成了分布不均勻，影響了混煉膠的硬度和拉斷永久變形等性能。

2.2　快壓出炭黑用量對力學(xué)性能等的影響

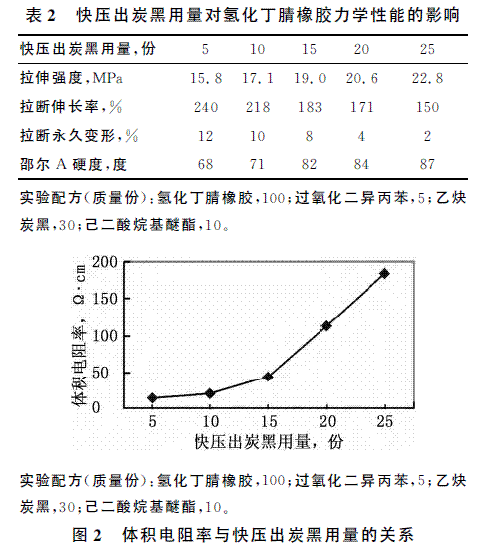

本工作測試了快壓出炭黑不同用量的導(dǎo)電氫化丁腈橡膠的力學(xué)性能和體積電阻率，結(jié)果見表2和圖2。

從圖2和表2可看出，隨著快壓出炭黑用量的增大，導(dǎo)電氫化丁腈橡膠的拉伸強度和邵爾A硬度均有明顯提升，說明快壓出炭黑對橡膠的補強能力優(yōu)于乙炔炭黑，而導(dǎo)電性能卻幾乎與之相反，快壓出炭黑用量超過15份后，雖然力學(xué)性能依然獲得提升，但導(dǎo)電性能下降卻十分明顯，其原因可能是快壓出炭黑在橡膠基體內(nèi)的分布已經(jīng)對乙炔炭黑粒子起到了阻隔絕緣作用，所以這2種炭黑并用時，可根據(jù)實際使用要求在力學(xué)性能和導(dǎo)電性能之間做出合適調(diào)整。

2.3　硫化劑用量對力學(xué)性能和體積電阻率的影響

本工作測試了過氧化二異丙苯(DCP)不同用量的導(dǎo)電氫化丁腈橡膠的力學(xué)性能，結(jié)果見表3。

過氧化二異丙苯(DCP)用量對氫化丁腈橡膠電性能的影響見圖3。從圖3可看出，當(dāng)DCP用量較少且不足3份時，隨著DCP用量的增大，膠料的體積電阻率大幅下降。當(dāng)DCP用量在3～7份時體積電阻率變化較為平緩，當(dāng)DCP用量在3～5份范圍內(nèi)膠料的力學(xué)性能相對較好。

2.4　增塑劑對力學(xué)性能和體積電阻率的影響

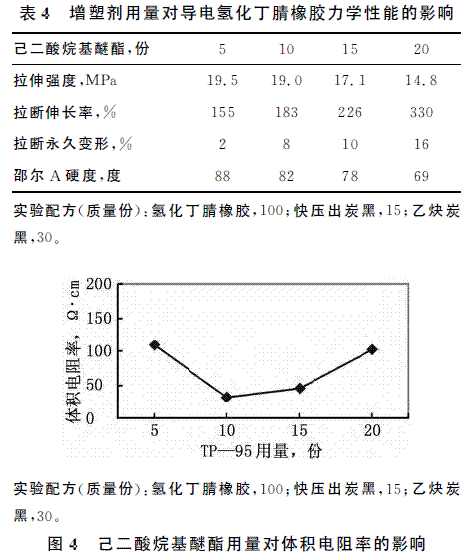

本工作測試了己二酸烷基醚酯(TP-95)不同用量的導(dǎo)電氫化丁腈橡膠的力學(xué)性能和體積電阻率，結(jié)果見表4和圖4。

增塑劑對橡膠的增塑效果和低溫性能等有明顯影響，在炭黑大用量的膠料中增塑劑還能輔助提高加工性能，使得炭黑分散得更加均勻，各項預(yù)期指標容易達到。本實驗選用了新型環(huán)保無毒增塑劑己二酸烷基醚酯(TP-95)。

從表4和圖4可看出，己二酸烷基醚酯對膠料力學(xué)性能有明顯影響，拉斷伸長率隨著TP-95用量的增大有著明顯的變大趨勢，而拉伸強度卻逐步變小。由此可斷定，增塑劑對炭黑的補強作用有一定的抑制作用。電性能隨TP-95用量的增大先減小后增大。其原因可能是TP-95用量在5～10份之間主要起軟化橡膠、促進炭黑分散的作用;用量超過15份后其抑制炭黑補強的作用明顯顯露出來。

3·結(jié)論

(1)乙炔炭黑用量超過25份時，導(dǎo)電氫化丁腈橡膠的體積電阻率迅速減小;用量大于35份時，膠料的體積電阻率下降趨緩。加入乙炔炭黑可制備出性能良好的復(fù)合型氫化丁腈橡膠導(dǎo)電膠料。

(2)快壓出炭黑用量需要在力學(xué)性能和電性能之間選取合適的平衡點;快壓出炭黑和乙炔炭黑的用量分別為15份和30份時，膠料力學(xué)性能和電性能基本達到同一理想狀態(tài)。

(3)過氧化二異丙苯(DCP)用量對導(dǎo)電氫化丁腈橡膠的導(dǎo)電性有較大影響。在滿足力學(xué)性能的前提下，不宜過多使用過氧化二異丙苯(DCP)作導(dǎo)電型氫化丁腈橡膠的硫化劑。

(4)增塑劑的使用將使大用量炭黑的橡膠膠料工藝性能更加理想，其用量為10份左右時起到積極輔助作用。

參考文獻：

[1]楊永芳，劉敏江.導(dǎo)電高分子材料的應(yīng)用和進展[J].廣州化學(xué)，2002，27(4)：57-60.

[2]賀麗麗，葉明泉，韓愛軍.填充復(fù)合型導(dǎo)電高分子材料研究進展[J].材料導(dǎo)報，2008，22(2)：294-296.

[3]黃英，李郁忠，張學(xué)博，等.丁腈橡膠導(dǎo)電性與溫度特性的研究[J].特種橡膠制品，2000，21(4)：12-15.

[4]王雁冰，黃志雄，張聯(lián)盟.導(dǎo)電炭黑/氯化丁基橡膠力學(xué)和電性能的研究[J].粘接，2007，28(3)：15-17.

[5]劉德偉，杜續(xù)生，張宏書，等.丁腈橡膠/膨脹石墨導(dǎo)電納米復(fù)合材料的制備和性能[J].精細化工，2005，22(7)：485-488.

[6]黃安民，王小萍，賈德民.氫化丁腈橡膠研究進展[J].絕緣材料，2005，38(5)：57-61.

[7]朱景芬，黃光速，李錦山，等.氫化丁腈橡膠的結(jié)構(gòu)與性能[J].合成橡膠工業(yè)，2008，31(2)：118-121.

[8]顏晉鈞.氫化丁腈橡膠的應(yīng)用及現(xiàn)狀[J].橡膠科技市場，2008，10：11-13.
