艾軍偉1，劉 芳1，曾宗強2，朱立新1，賈德民1(1.華南理工大學材料科學與工程學院，廣東廣州 510640;2.中國熱帶農業科學院農產品加工研究所，農業部熱帶作物產品加工重點開放實驗室，廣東湛江 524001)
摘要：采用偶聯劑Si69包覆改性的淀粉部分替代炭黑，制備改性淀粉/炭黑/天然橡膠(NR)復合材料，并對其性能進行研究。結果表明：與未改性淀粉/炭黑/NR復合材料相比，偶聯劑Si69改性淀粉/炭黑/NR復合材料的加工性能改善，滾動阻力降低，物理性能、壓縮疲勞性能和耐熱空氣老化性能提高，耐磨性能下降;改性淀粉在NR基體中的分散性改善。
關鍵詞：偶聯劑;包覆改性;淀粉;炭黑;天然橡膠;復合材料;動態性能
中圖分類號：TQ330.38+1/+3/+7;TQ332文獻標志碼：A文章編號：1000-890X(2012)12-0709-07
隨著環保意識的不斷提高以及石油能源的日益短缺，人們對輪胎性能提出了更高的要求，如要求能耗低、滾動阻力小、耐磨性能好和使用安全等，因此人們一直在傳統橡膠補強劑炭黑以外尋找新的材料。美國固特異橡膠輪胎公司開發了一項被稱為“BioTred”的新技術，即以改性淀粉部分替代炭黑或白炭黑用于輪胎胎面膠中，可消除靜電，減小滾動阻力，降低噪聲，減少二氧化碳排放量，提高輪胎的綜合性能。
淀粉具有可再生周期短、資源豐富、價廉、質輕、無污染等優點，但由于淀粉粒徑較大，且含有大量羥基，因此其不僅難以加工，而且與高分子材料之間的相容性較差，與橡膠之間也很難形成較好的界面結合，淀粉顆粒在橡膠中難以分散。
本工作采用包覆法，首先將淀粉在氣流磨中沖擊粉碎，并使雙(3-三乙氧基硅烷丙基)四硫化物(偶聯劑Si69)在淀粉表面形成氣膜包覆，然后用偶聯劑Si69包覆改性的淀粉部分替代炭黑，制備淀粉/炭黑/天然橡膠(NR)復合材料，研究偶聯劑Si69包覆改性對復合材料性能的影響。
1 實驗
1.1 主要原材料
NR，3#煙膠片，泰國產品，廣州橡膠制品研究所提供;玉米淀粉，食品級，河北昌黎縣淀粉廠產品;偶聯劑Si69，中國臺灣歐士曼橡膠助劑公司產品;炭黑N220，東海印永業(集團)股份有限公司產品;硫黃，牌號S-80，廣州力本橡膠原料有限公司產品。
1.2 試驗配方

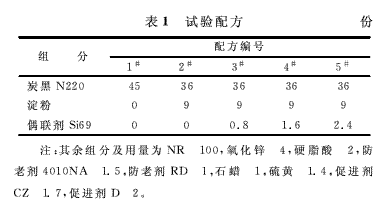

試驗配方如表1所示。
1.3 試樣制備

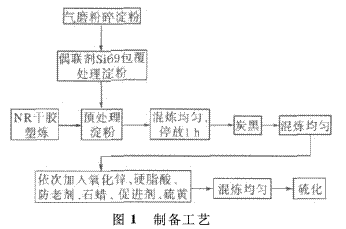

膠料在Φ160mm兩輥開煉機上混煉，在25t平板硫化機上硫化，硫化條件為145℃×t90。制備工藝如圖1所示。
1.4 測試分析
1.4.1 淀粉疏水性
采用DSA100型光學接觸角測試儀(德國KRSS公司產品)，以水為分析液體，樣品在測試前充分干燥后被壓成光滑的片狀。每組數據測試5個點，取其算術平均值為樣品的接觸角。
1.4.2 硫化特性
采用UR2030型硫化儀(中國臺灣優肯科技股份有限公司產品)于145℃下測定硫化曲線。
1.4.3 加工性能
采用VISCO-ELASTOGRAPH型橡膠加工分析儀(RPA，德國GTTFERT公司產品)進行測試。混煉膠的應變掃描條件為：溫度 60℃，頻率 1Hz，應變范圍 0.7%～210%。
1.4.4 動態力學性能
采用DMA242C型動態力學分析儀(DMA，德國耐馳公司產品)進行測試。試驗條件為：拉伸模式，溫度范圍 -100～+80℃，升溫速率 3℃·min-1，頻率 5Hz。
1.4.5 物理性能
邵爾A型硬度采用LX-A型硬度計(上海六菱儀器廠產品)按GB/T 531.1—2008《硫化橡膠或熱塑性橡膠壓入硬度試驗方法第1部分：邵氏硬度計法(邵爾硬度)》進行測試。拉伸性能和撕裂性能采用UT-2080型電子拉伸試驗機(中國臺灣優肯科技股份有限公司產品)分別按GB/T528—2009《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》和GB/T 529—2008《硫化橡膠或熱塑性橡膠撕裂強度的測定(褲形、直角形和新月形試樣)》進行測試，拉伸試樣為啞鈴形，寬度為6mm，拉伸速率為500mm·min-1;撕裂試樣為直角形。壓縮永久變形采用B型限制器按GB/T7759—1996《硫化橡膠、熱塑性橡膠常溫、高溫和低溫下壓縮永久變形測定》進行測試，試驗條件為70℃×2h，壓縮率為25%。
1.4.6 壓縮疲勞性能
采用UD-3801型壓縮疲勞生熱試驗機(中國臺灣優肯科技股份有限公司產品)按GB/T1687—1993《硫化橡膠在屈撓試驗中溫升和耐疲勞性能的測定第2部分：壓縮屈撓試驗》進行測試，模腔溫度 55℃，沖程 4.45mm，預應力 2.45MPa，壓縮頻率 1 800r·min-1。
1.4.7 耐磨性能
采用GT-7012-A型阿克隆磨耗機[高鐵檢測儀器(東莞)有限公司產品]進行測試。試驗膠條寬度為12.7mm，厚度為3.2mm。將膠條粘在直徑為68mm、厚度為12.7mm、邵爾A型硬度為75～80度的膠輪上，先預磨10min，再按GB/T 1689—1998《硫化橡膠耐磨性能的測定(用阿克隆磨耗機)》進行測試，試驗結果取2～3次測量數據的平均值。
1.4.8 耐熱空氣老化性能
采用UA-207 1B型老化試驗箱(中國臺灣優肯科技股份有限公司產品)按GB/T 3512—2001《硫化橡膠或熱塑性橡膠熱空氣加速老化和耐熱試驗》進行測試，試驗條件為100℃×48h。
1.4.9 掃描電子顯微鏡(SEM)分析
采用LEO 1530VP型場發射SEM(德國LEO公司產品)觀察填料在橡膠中的微觀分散和形貌特征。
2 結果與討論
2.1 偶聯劑Si69包覆改性淀粉的疏水性
偶聯劑Si69包覆改性前后淀粉表面的接觸角如圖2所示。
從圖2可以看出：未改性淀粉表面的接觸角為零，表現為完全親水性;采用質量分數為0.02的偶聯劑Si69包覆改性淀粉表面的接觸角超過90°，疏水性顯著增強。這是因為淀粉表面富含親水性羥基基團，經偶聯劑Si69包覆改性后，表面被一層薄的疏水性偶聯劑Si69充分覆蓋，有效地改善了淀粉對橡膠的親和性。
偶聯劑Si69質量分數分別為0，0.02，0.05，0.075和0.1時，其包覆改性淀粉表面的接觸角分別為0°，111°，116°，113°和110°?？梢钥闯觯弘S著偶聯劑Si69質量分數的增大，水在偶聯劑Si69改性淀粉表面的接觸角先增大后減小;當偶聯劑Si69質量分數為0.05時，淀粉表面的接觸角出現峰值，說明通過采用氣膜法，質量分數為0.05的偶聯劑Si69已能有效地包覆在淀粉表面，當偶聯劑Si69用量進一步增大時，其對淀粉表面的接觸角沒有貢獻。
2.2 硫化特性

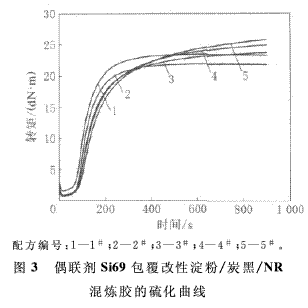

偶聯劑Si69包覆改性淀粉/炭黑/NR混煉膠的硫化曲線如圖3所示。
從圖3可以看出，與炭黑/NR混煉膠相比，未改性淀粉/炭黑/NR混煉膠的正硫化時間略微延遲，轉矩略有減小。與未改性淀粉/炭黑/NR混煉膠相比，偶聯劑Si69包覆改性淀粉/炭黑/NR混煉膠的焦燒時間和正硫化時間均延長，且隨著偶聯劑Si69用量的增大而逐漸延長，ML減小，MH和MH-ML逐漸增大，甚至大于炭黑/NR混煉膠。這表明偶聯劑Si69的加入會延遲硫化進程，可能是由于偶聯劑Si69與促進劑有某種程度的作用所致。另外，在硫化初期，偶聯劑Si69起到了增塑劑的作用;而在硫化后期，偶聯劑Si 6 9又起到了硫載體的作用，分子中的4個硫原子參與橡膠的硫化，使橡膠網絡的交聯密度增大。
2.3 加工性能
偶聯劑Si69包覆改性淀粉/炭黑/NR混煉膠的剪切儲能模量(G′)-應變(ε)曲線如圖4所示。
從圖4可以看出，隨著應變的增大，炭黑/NR混煉膠的G′呈急劇下降趨勢，表現出明顯的Pay-ne效應。與炭黑/NR混煉膠相比，用淀粉部分替代炭黑的混煉膠初始儲能模量大幅減小，而且偶聯劑Si69包覆改性淀粉混煉膠的初始儲能模量進一步減小，說明淀粉體系的Payne效應減弱。分析認為：與炭黑相比，淀粉的粒徑大、表面能低，形成的淀粉網絡較弱;淀粉與炭黑的表面特性不同也會造成網絡“摻雜”效應，導致淀粉粒子與炭黑的相互隔離，削弱了炭黑原有的網絡結構，使淀粉體系的模量更低。另外，淀粉/炭黑/NR混煉膠的G′主要還是由炭黑貢獻，因此最終導致混煉膠G′減小的原因是炭黑含量減小。隨著應變的增大，炭黑網絡被破壞，這種“摻雜”效應也逐漸消失，因此當應變增大到一定程度時，混煉膠的G′又趨于一致。
2.4 動態力學性能

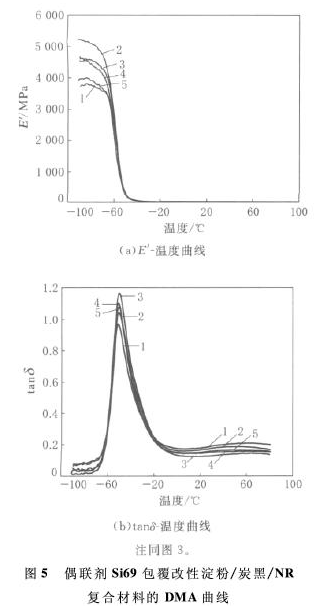

偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的DMA曲線如圖5所示，圖中E′為儲能模量，tanδ為損耗因子。
從圖5(a)可以看出：與炭黑/NR復合材料相比，未改性淀粉/炭黑/NR復合材料的E′在低溫區明顯增大，在高溫區基本不變;偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的E′介于未改性淀粉/炭黑/NR復合材料和炭黑/NR復合材料之間，而且隨著偶聯劑Si69用量的增大，E′越來越向炭黑/NR復合材料靠近。
從圖5(b)可以看出，與炭黑/NR復合材料相比，淀粉/炭黑/NR復合材料的tanδ峰值所對應的玻璃化溫度(Tg)基本沒有變化，但Tg峰強度明顯不同，炭黑/NR復合材料最小，0.8份偶聯劑Si69包覆改性淀粉的復合材料最大。這表明與炭黑相比，淀粉的表面能低，對橡膠分子鏈的束縛能力較弱，導致橡膠分子鏈的運動能力增強，參與玻璃化轉變的橡膠分子增多。
從圖5(b)還可以看出，在-20～0℃范圍內，炭黑/NR復合材料的tanδ值最大，未改性淀粉/炭黑/NR復合材料次之，偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料最小。這表明用淀粉部分替代炭黑后在一定程度上降低了復合材料的抗?jié)窕阅堋Ｌ亢?NR復合材料60℃下的tanδ值最大，未改性淀粉/炭黑/NR復合材料次之，偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料最小。這表明采用淀粉特別是偶聯劑Si69包覆改性的淀粉部分替代炭黑后，可以降低復合材料的滾動阻力，因而在綠色輪胎中具有廣泛的應用前景。
2.5 物理性能

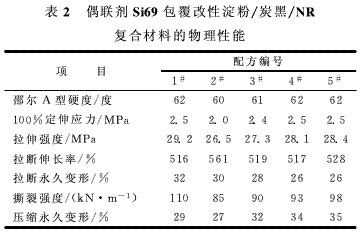

偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的物理性能如表2所示。
從表2可以看出，與炭黑/NR復合材料相比，未改性淀粉/炭黑/NR復合材料的硬度、100%定伸應力、拉伸強度和撕裂強度明顯減小，拉斷伸長率增大，而拉斷永久變形和壓縮永久變形減小。這與前述硫化特性測試結果相一致，可以歸因于淀粉的粒徑比炭黑大、表面活性低。淀粉的補強效果不如炭黑，當用淀粉部分替代炭黑時，就會導致復合材料的物理性能下降。
與未改性淀粉/炭黑/NR復合材料相比，偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的硬度、100%定伸應力、拉伸強度和撕裂強度明顯增大，拉斷伸長率和拉斷永久變形減小，且隨著偶聯劑Si69用量的增大而呈規律性變化，與炭黑/NR復合材料逐漸接近。這是由于偶聯劑Si69的橋聯作用而將NR分子與淀粉分子通過化學鍵合的方式連結起來，因此提高了其補強效果。
2.6 應力-應變曲線

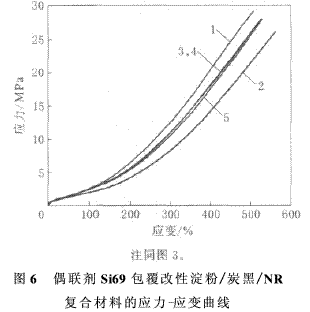

偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的應力-應變曲線如圖6所示。
從圖6可以看出，5種復合材料的應力-應變曲線變化趨勢一致。與炭黑/NR復合材料相比，未改性淀粉/炭黑/NR復合材料的定伸應力和拉伸強度均減小，拉斷伸長率增大。與未改性淀粉/炭黑/NR復合材料相比，偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的應力-應變曲線變陡，定伸應力和拉伸強度明顯增大，拉斷伸長率減小。
這說明偶聯劑Si69與淀粉和橡膠之間存在化學作用，不僅參與了硫化，提高了交聯密度，而且起到了橋聯作用，增強了淀粉與橡膠之間的界面結合作用。
2.7 壓縮疲勞性能

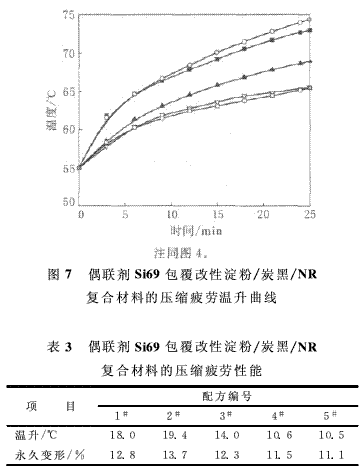

橡膠材料往往是在動態條件下使用，由于橡膠粘彈性行為，所有橡膠在周期變形下都會吸收部分形變能，并將其轉換成熱能。因此，研究橡膠材料的動態壓縮疲勞性能對制備高性能橡膠材料特別是輪胎材料具有重要意義。偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的壓縮疲勞性能如圖7和表3所示。
從圖7和表3可以看出，與炭黑/NR復合材料相比，未改性淀粉/炭黑/NR復合材料的壓縮疲勞溫升速率在7min時開始加快，溫升達到19.4℃，略有增大，說明淀粉顆粒較大，其表面極性使之與烴類橡膠的相容性不如炭黑，導致在橡膠基體中的分散性差，從而使它與橡膠之間的內耗增大。加入偶聯劑Si69改性后，改善了NR復合材料的壓縮疲勞性能，且隨著偶聯劑Si69用量的增大，復合材料的溫升和永久變形均減小，溫升速率也減慢，均優于炭黑/NR復合材料。這是由于偶聯劑Si69的加入減弱了淀粉的極性和團聚作用，增強了淀粉和炭黑與NR之間的界面結合，提高了淀粉與橡膠基體間的相互作用，抑制了橡膠分子鏈的相對滑移，從而減小了橡膠與橡膠之間以及橡膠與淀粉之間的內耗，這與DMA分析結果相吻合。
2.8 密度和耐磨性能

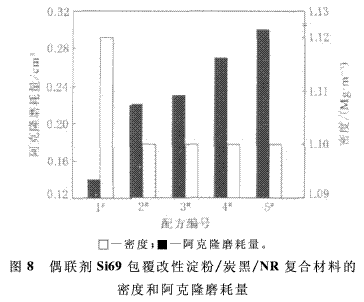

偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的密度和阿克隆磨耗量如圖8所示。
從圖8可以看出：與炭黑/NR復合材料相比，淀粉/炭黑/NR復合材料的密度減小，這有利于減小橡膠制品的質量，節約能源;而阿克隆磨耗量有所增大，偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的阿克隆磨耗量進一步增大，耐磨性能下降。這是由于淀粉粒徑比炭黑大，同時與NR基體的界面作用比炭黑與NR基體的界面作用弱，淀粉與橡膠基體的界面結合部位成為磨耗破壞的易發處，淀粉顆粒極易從試樣表面剝落。偶聯劑Si69雖增強了淀粉與NR基體的界面作用，但其作用較弱，且在增大交聯密度的同時使復合材料變硬、變脆，導致耐磨性能下降。
2.9 耐熱空氣老化性能

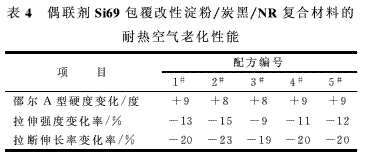

輪胎在行駛過程中，胎面膠直接與空氣接觸，并且由于摩擦生熱導致其溫度升高。此時，材料的耐熱氧老化性能顯得尤為重要。偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的耐熱空氣老化性能如表4所示。
從表4可以看出，與老化前相比，老化后5種復合材料的邵爾A型硬度明顯增大，拉伸強度和拉斷伸長率有所減小，而偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的拉伸強度降幅明顯小于未改性淀粉/炭黑/NR復合材料，甚至優于炭黑/NR復合材料。這說明偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的耐熱空氣老化性能提高，且優于炭黑/NR復合材料。分析認為：一方面是由于偶聯劑Si69的加入減小了復合材料中易產生老化的聚合物含量;另一方面主要是由于偶聯劑Si69的活性基團與NR中的C=C鍵反應，并參與了NR的硫化，減少了熱氧老化過程中C=C鍵催化氧化反應，從而提高了復合材料的耐熱空氣老化性能。
2.10 SEM分析
偶聯劑Si69包覆改性淀粉/炭黑/NR復合材料的SEM照片如圖9所示。
從圖9(a)可以看出，炭黑的粒徑為納米級，在加工過程中易形成一次聚集體而團聚成微米級顆粒，很難孤立地分散在橡膠基體中。
從圖9(b)可以看出，相對于炭黑而言，淀粉的粒徑較大。由于淀粉表面存在大量的羥基，淀粉粒子之間會形成強烈的氫鍵和極性相互作用，與NR的相容性較差，導致淀粉顆粒易團聚，難以均勻地分散在NR基體中。
從圖9(c)和可以看出，偶聯劑Si69包覆改性淀粉在NR基體中的團聚作用明顯減弱，淀粉在NR基體中的分散性顯著改善，兩者的界面模糊，結合緊密，表現出很好的界面改性效果。這主要是由于經偶聯劑Si69包覆改性后，淀粉表面極性基團的相互作用減弱，與NR基體的相互作用增強所致。
3 結論
(1)采用包覆法制備偶聯劑Si69改性的淀粉，可以有效地改善淀粉的表面性質，使淀粉的極性減弱，疏水性增強，有利于淀粉在NR基體中的分散。
(2)將偶聯劑Si69包覆改性淀粉部分替代炭黑作為淀粉/炭黑/NR復合材料的補強劑，由于偶聯劑Si69一方面增加了淀粉與聚合物大分子的物理吸附，另一方面也增強了二者的化學作用，從而使復合材料的加工性能得到改善，滾動阻力減小，物理性能、壓縮疲勞性能和耐熱空氣老化性能提高。
