王進文 (西北橡膠塑料研究設計院,陜西咸陽712023) 編譯
0 前言
膠料混煉是橡膠制品生產過程中的第一步,也是最重要的一步。傳統的做法是用大規格密煉機對膠料進行混煉。密煉機中有混煉室和2個轉子。在過去的90年里,密煉機混煉技術幾乎未發生大的變革。自從1914年用密煉機混煉橡膠獲得專利以來,對混煉技術的改進主要集中在轉子結構或轉子間距的變化上。用密煉機進行間歇式混煉時,按照特定的膠料配方和加料順序,將各種組分投入密煉機中。該工藝的優點是在膠料配方和加料順序發生變化時其靈活性很大。不連續混煉的缺點是各批次混煉膠間的質量參差不齊,我們知道的所謂“第一批效應”就是一個例子。密煉機剛起動時混煉室的溫度不高,致使頭一批膠料的混煉質量較差。因此,常常要將第一批至第四批膠料報廢。不連續混煉的另一個缺點是,由于在密煉機混煉過程中膠料溫度升高,所以交聯劑要在另一個混煉步驟中加入,因而大大增加了成本。采用連續混煉就可將膠料組分穩定地計量加入,且工藝條件恒定不變,因此,可消除膠料批次間的質量差異。連續混煉可用多螺桿擠出機完成,如雙螺桿擠出機、行星式螺桿擠出機或環形擠出機。由于多螺桿擠出機的冷卻能力極強,因此對各個加工單元的溫度可以加以控制。該工藝的其他優點是節能、工藝控制簡便,并且,由于減少了粉塵、廢氣和反應產物的排放量,從而降低了對環境的污染程度。在具備所有這些優點的同時,填料分散和拉伸強度等膠料質量和產品性能也高于或相當于不連續混煉的膠料。
自從白炭黑填充膠料問世以來,這種膠料就成了制造具有低滾動阻力、良好路面防滑性和冬季行駛特性的轎車輪胎的膠料。該膠料的主要原材料是溶聚丁苯橡膠(L-SBR)、順丁橡膠(BR)、高活性白炭黑和作為偶聯劑的雙官能有機硅烷(如Si-69)。由于白炭黑表面上有硅醇基團存在,粒子間的相互作用很強,而且白炭黑和橡膠之間并不相容,所以在膠料中加入了硅烷。硅烷能與白炭黑反應,從而改善了填料的分散性能,使不相容的白炭黑相和橡膠相由共價鍵連結在一起。白炭黑填充膠料一般采用密煉機至少分三步進行混煉,這是一種高能耗、高成本的工藝。密煉機起化學反應器的作用,反應在140°C~150°C的溫度范圍內進行,混煉時間3 min~4 min。為了保證達到所需的溫度,基礎膠料的混煉要分兩步進行。在反應過程中會產生乙醇。交聯劑在第三步混煉時才可加入,最高溫度不能超過120°C。
在固定特異公司的專利[1]中描述了白炭黑填充膠料的連續混煉方法,其中提出了用單螺桿和雙螺桿及其組合形式連續混煉的概念。Pirell(皮列里)發明的膠料連續混煉系統(CCM)也可用于白炭黑填充膠料的連續生產。由于混煉時所需的反應時間較長,不同階段需采用不同的加工溫度,所以Pirell的連續混煉系統由兩臺雙螺桿擠出機和一個過渡貯料倉組成。第一臺擠出機的工作溫度范圍為150°C~200°C,在該擠出機中完成反應過程?；鞜捄玫幕A(chǔ)膠料造粒后暫時存放在過渡貯料倉中。交聯劑在第二臺擠出機上加入,其最高加工溫度為120°C。在固特異和Pirell所描述的連續生產工藝中,所用的原材料都是顆粒橡膠和散粒狀白炭黑。
1 行星式螺桿擠出機

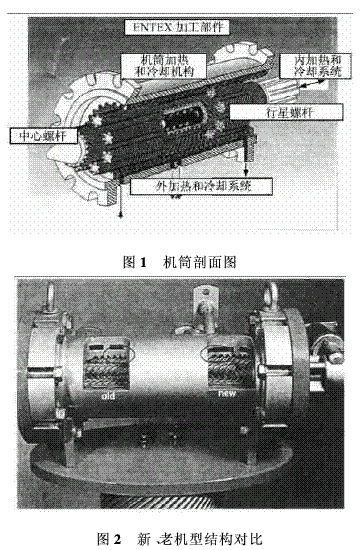

行星式螺桿擠出機現在主要用于涂料、熱塑性塑料及化工產品的混合,用于醫藥和食品行業。行星式螺桿擠出機(圖1)的加工部分主要由中心旋轉螺桿、機筒和沿圓周分布的行星式螺桿組成。中心旋轉螺桿和機筒的溫度可以控制,在溫度可控的加料段加入計量好的原材料。由中心旋轉螺桿驅動,并將扭矩依次分配給行星式螺桿。行星式螺桿沿帶有45°螺紋的機筒滾動。由于行星系統采用的是螺旋嚙合方式,膠料可以向外旋出,并在旋轉部分的出口處同時排料,這樣就確保了混煉擠出機具有最佳的自清潔功能。如果采用開放式停止環,除少量殘余膠料外,幾乎所有膠料都從旋轉部分旋出,這能帶來諸多便利,例如,可以方便地更換不同顏色的膠料。由于機筒和中心螺桿機構的壁極薄(圖2),所以對接觸面上的溫度可以進行精確控制。再加上高壓水加熱,并改進了冷卻通道的結構,能精確地控制溫度,從而對熱傳遞產生決定性的影響。因此,該系統愈來愈受到人們的認可。
機筒采用的是模塊結構,幾個機筒用法蘭連接在一起。中心螺桿延伸至整個加工長度,每個模塊可以配置不同數量的行星螺桿。通過中層擋膠環將各個機筒段連接在一起。行星螺桿沿這些擋膠環旋轉。通過改變行星螺桿的配置和擋膠環直徑,就可以調節膠料熔體的留駐時間和升壓。如圖3所示,行星螺桿可具有不同的螺紋結構?？梢韵鄬?duì)于中心螺桿的溝槽或分散環的直徑調節自由截面面積(圖4)。
2 研究目的
該項研究的目的是以粒狀橡膠/填料復合膠料(RFC)為原料,開發和優化由行星式螺桿擠出機連續混煉白炭黑填充膠料的工藝。所用的橡膠/填料復合膠料(RFC)是一種實驗產品,RFC中含有完全硅烷化的炭黑。研究表明,采用冷卻效率極高的行星式螺桿擠出機混煉時,可將交聯劑直接加入擠出機中,所以,混煉可以一步連續完成。混煉過程中未超過最高膠料溫度(120°C)。對膠料性能、硫化膠性能及能耗進行的比較表明,連續混煉工藝具有極大的潛力。
3 材料及加工條件

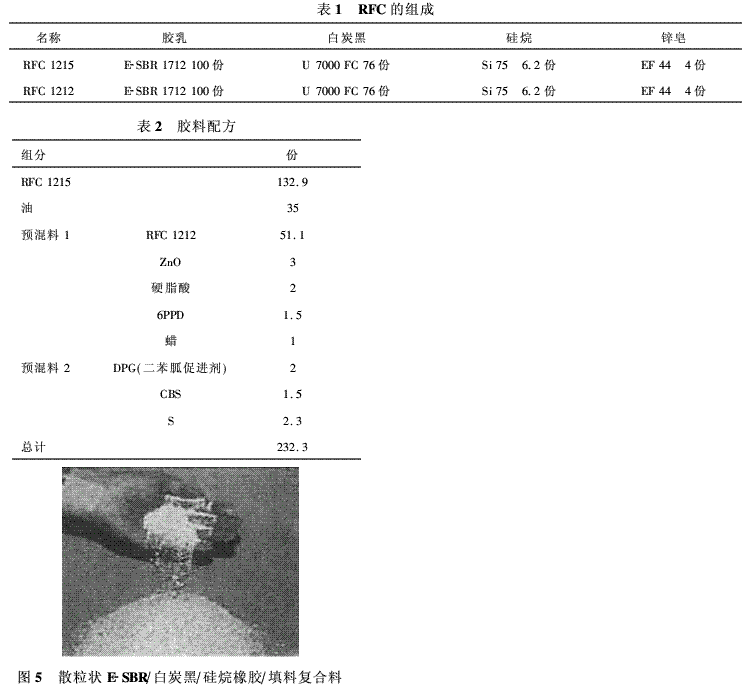

采用兩種E-SBR/白炭黑/硅烷RFC。RFC中還含有4份鋅皂作為混煉過程中的加工助劑。鋅皂能降低膠料的門尼粘度。RFC粒子的粒徑范圍為0.5 mm~1.5 mm(圖5)。RFC的組成及研究用的膠料配方分別示于表1和表2。

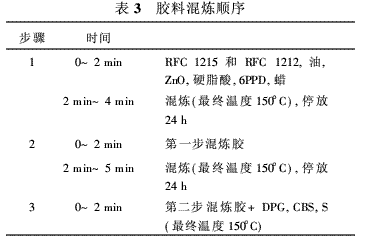

RFC對比膠料在帶有嚙合轉子的1.5 L實室密煉機中混煉,加料順序見表3。
行星式螺桿擠出機(Entex Rust& Mitschke)的參數及行星螺桿的配置見表4和表5。圖6示出了加工工藝框圖。
通過重力計量系統將RFC和其他組分,包括活化劑、防老劑、抗臭氧劑以及交聯劑加入到行星式螺桿擠出機中。為了減少計量設備,將膠料組分制成了預混料。預混料1由RFC1212、ZnO、硬脂酸、6PPD和蠟組成。交聯劑DPG、CBS和S制成預混料2。將軟化油加熱到60°C,之后注入介于喂料段和第1個機筒之間的螺桿機筒部分。
4 表征
將混煉好的膠料置于雙輥開煉機上制成4 mm厚的膠片,于165°C下在電熱平板上硫化成2 mm和6 mm厚的試片。生膠性能(門尼粘度)及化膠性能(如拉伸強度)用標準方法測試。用頂部照明顯微分散指數分析系統(DIAS)分析填料的分散狀況。
5 結果與討論

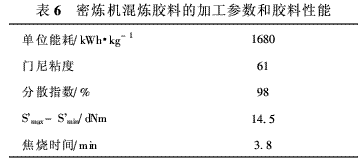

由密煉機混煉的膠料參數見表6,由表6數據可見,單位能耗較高。
在膠料的連續生產過程中,交聯劑通常在膠料擠出前不久加入,與用密煉機不連續混煉時的方法差不多。在本研究中,交聯劑及其他所有組分都在喂料段加入。

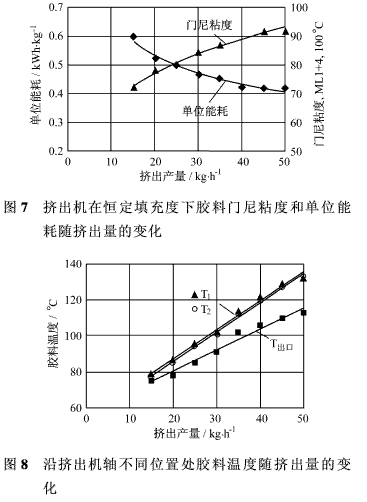

圖7示出了擠出機在填充程度恒定的情況下單位能耗和門尼粘度隨產量的變化情況。由圖可見,隨擠出量的增加,單位能耗下降,門尼粘度升高。這是因?yàn)閿D出量增加后,為了將15 kg/h產量的恒定填充度70 L/min調高到140 L/min,可提高旋轉速度。旋轉速度提高,膠料的溫度上升,從而降低了膠料粘度和剪切應力。圖8示出了各段機筒處的可調節膠料溫度以及出口處膠料溫度隨產量的變化情況。當產量為15 kg/h時,測得的出口處的恒定溫度為75°C。如果擠出量提高,膠料溫度會線性升高。在機筒1和機筒2處測得的溫度相同。在機筒3的出口處測得的溫度較低。當擠出量為40kg/h時,膠料溫度達到最高許可溫度(120°C)。

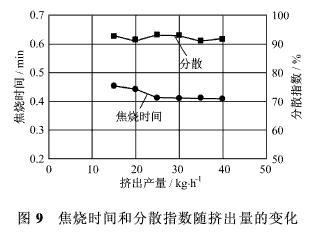

表7中列出了采用間歇式和連續式方法混煉的白炭黑填充膠料的能耗、交聯密度(S’max-S’min)及硫化膠性能(如拉伸強度、拉斷伸長率和硬度)的比較。與間歇式混煉方法相比,用行星式螺桿擠出機連續混煉能耗降低65%,混煉制得的膠料經硫化后的性能,如拉伸強度和硬度與間歇法的相同。擠出量?jī)H對填料分散和焦燒時間有輕微影響(圖9)。連續混煉膠料的性能值與間歇法混煉膠料的相當。在整個擠出量范圍內焦燒時間和交聯密度(S’max-S’min)都沒有變化,這證明在喂料段將交聯劑與其他組分一同加入是可行的,這是因?yàn)樾行锹輻U擠出機具有很強的冷卻能力。
6 結論[2]
以粒狀橡膠/填料復合膠料(RFC)為原料,研究了用行星式螺桿擠出機連續混煉白炭黑填充膠料。用一段混煉法混煉了白炭黑填充膠料(所用RFC為E-SBR/白炭黑/硅烷)。由于行星式螺桿擠出機具有較強的冷卻能力,所以可將交聯劑在喂料段同其他膠料組分一同加入。膠料無焦燒跡象。膠料性能,如填料分散和交聯密度(S’max-S’min),硫化膠性能,如拉伸強度和硬度都與用密煉機混煉的膠料相當。連續混煉法可將能耗降低到原來的1/3。與對比膠料相比,連續混煉膠料的門尼粘度較高這一問題在進一步的研究中將通過優化工藝參數,以及采用充油的白炭黑填充RFC來解決。
參考文獻:
[1] V. Eswaran,C. Kiehl,F. Magnus.Continuous mixingof silica loaded elastomeric compounds [ P]. US5711904,1998-01-27.
[2] S. Luther,M. Bogun.Continuous mixing of silica filledrubber mixtures with a planetary roller extruder[J].kautschuk Gummi Kunststoffe, 2005, 58 (7-8): 371-375.
