王象民　編譯

定量表示填料的微觀分散情況以及聚合物-填料之間的相互作用,對于經驗主義者來說是一個巨大的挑戰。目前關于這方面的論述很不全面,尤其是過去電性能測量被延用來評估填料的微分散、絮凝以及填料-聚合物之間的相互作用。因為炭黑在電阻性的聚合物母體中形成導電網絡,所以利用準確的電性能試驗可以探察炭黑網絡密度及其與各種配合及加工條件的相關性。為了研究聚合物鏈的活動性對決定膠料電性能的傳導現象的影響,本研究中測量了膠料在玻璃轉化溫度極其上下溫度時的電性能。不同炭黑填充量下,炭黑的分散情況對聚合物-填料的相互作用的影響及對聚合物鏈活動性的阻礙程度不同。溫度也有明顯的影響,尤其是在玻璃轉化溫度附近。實驗溫度范圍為-90℃~+50℃,在如此寬的溫度變化范圍內,試樣尺寸的變化會影響電性能數據的結果分析,考慮到此影響,測量了線性熱膨脹系數。本文集中討論這些測量所采用的試驗方法,并報道由各種聚合物、炭黑用量及分散程度/混煉時間所獲取的初步數據。

1　實驗

1·1　試樣制備

用Haake Rheocord 90密煉機制備本研究用所有膠料。制取高25mm,直徑17mm的圓柱試樣測量電阻率,試樣上下面鍍金以消除接觸電阻從而保證與電極良好的電接觸。從6·5mm厚的硫化膠板上裁取3mm×3mm×6.5mm試樣,用于測量熱膨脹系數。該試樣同樣表面鍍金以改善夾具與試樣之間的導熱性,并為激光反射提供鏡面。

1·2　電性能測量

建造了一低溫絕熱腔以進行低至-100℃的實驗。制冷系統包含裝備有電磁閥的壓縮液氮罐,由Omega溫度控制調節流入低溫腔的液氮或氮氣。氮氣/液氮作為制冷介質并置換濕氣。用一Keithley 6517A電位儀按有關步驟測量體積電阻率。

1·3　熱膨脹系數測量

建造了一Michelson干涉儀以測量從液氮溫度(-200℃)到+80℃溫度范圍內膠料的膨脹系數。用氦-氖激光(波長λ=632·8nm)作光源,將試樣放入由Oxford儀器公司制造的連續流動的微型制冷器中,信號用CCD照相機獲取,其輸出端接入臺式計算機的數據采集卡。將一光學級機械狹縫放置在CCD相機前方以選取干涉圖中的狹窄部分。用國際儀器Lab View軟件控制數據采集,用一Oxford儀器公司的溫度控制儀控制溫度,以真空隔熱,系統如圖1(略)所示。

2　結果

2·1　體積電阻率

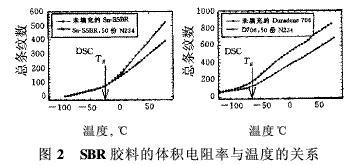

在-90℃到50℃溫度范圍內測量了體積電阻率。系統冷卻至-90℃,然后按預編系統開始加熱,升溫速率為5℃/min,然后系統在給定溫度下穩定15min。在每步程序末測量電阻率,所測試樣數據如圖2所示。

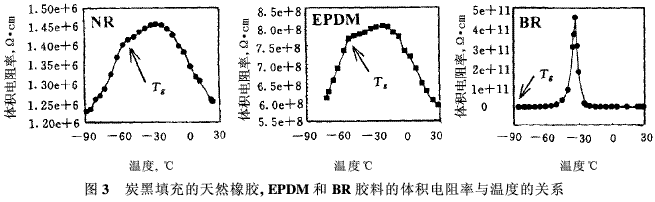

可以看到,在玻璃轉化溫度處體積電阻率增高速率有一明顯變化。對于SBR聚合物(溶聚及乳聚),在Tg以下該速率轉快,而在Tg以后則很小,從Tg到Tg+50℃,電阻率增加很少。而其他聚合物不同,比如天然橡膠與EPDM,在Tg+30℃附近電阻率最大,在此溫度以下增加,在此溫度以上下降(見圖3)。BR試樣的電阻率測量表明,結晶熔融可由電阻率測量測出。由圖3可看出,BR的電阻率值有一強峰,峰中心在大約-36℃處(Tg以上64℃)。

2·2　熱膨脹系數

用圖1描述的儀器測量線性膨脹系數。關于此測量的文獻數據很有限,以前使用的試驗技術也有明顯的局限性。當前實驗采用的Michelson干涉儀可以進行極準確的長度測量。當可移動鏡(試樣)位移λ/2時,每個條紋移至原相鄰條紋的位置。用一數據采集體系,只需要計算條紋數N或通過參考點的位移部分就可確定試樣膨脹量Δd:

Δd = N(λ/2)(1)

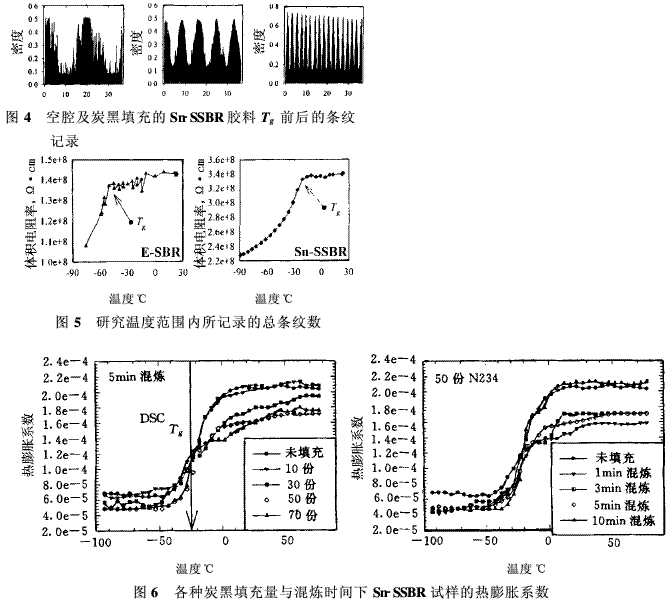

所記錄的試樣Tg上、下溫度的信號示于圖4,數據采集以5℃范圍為一單元,依照下式計算熱膨脹系數:

α= (1/Δ)(Δδ/ΔT)(2)

式中,L為試樣長度,Δd為溫度增加ΔT時由所通過參考點的條紋數而計算的試樣長度的變化。表示試樣從-90℃到+80℃膨脹的累計結果示于圖5。從這些數據可以看出Tg以前膨脹較小,Tg以后膨脹變大。并且所測定的玻璃轉化溫度與DSC測量值很相符。依照上述公式計算的膨脹系數如圖6所示。首先測量了炭黑填量為0,10,30,50和70份時試樣的膨脹系數,然后測量1min,3min,5min和10min各混煉時間后不同分散程度時的熱膨脹系數,從圖6中可觀察到:1)熱膨脹系數α,Tg以下的比Tg以上的小一個數量級;2)在Tg附近膨脹系數急劇增大;3)Tg以下時,炭黑填充的試樣的α值比未填充的小;4)在Tg以上時,未填充試樣、長時間混煉(10min)試樣及低炭黑填充(10份)試樣具有相近的膨脹系數,亦即明顯比短時間(1min)混煉的試樣及炭黑填充量大(50份,70份)的試樣的膨脹系數大。

3　結論

用激光Michelson干涉儀可進行準確的長度測量,測量分辨率可達λ/8≈80nm,而且運用更精準的數據采集系統可進一步提高分辨率。與金屬、玻璃或各種碳材料相比,填充與未填充的聚合物的膨脹系數較大。炭黑網絡會限制聚合物鏈的運動,從而減小炭黑填充膠料的膨脹系數,除非炭黑分散非常好,炭黑網絡稀疏。這給出一個表征填料網絡密度的潛在方法,可得到填料的微分散情況。

通過體積電阻率與膨脹系數數據的初步比較,表明試樣的電性能與其膨脹沒有直接關聯,但是為了充分探究此現象需要更詳細的實驗,這些實驗正在進行中,不久就會報道。

參考文獻:

1　L.Nikiel等,《Rubber World》Vol.57,No.10(2004),538~540
