陳玉祥,侯　鐸,王　霞,周　松(西南石油大學(xué)材料學(xué)院,四川成都610500)

作者簡(jiǎn)介:陳玉祥(1967-),男,江蘇揚(yáng)州人,博士,教授,主要從事石油工程和油氣田材料與應(yīng)用的科研及教學(xué)工作。

丁腈橡膠由丙烯腈和丁二烯共聚而成,屬非結(jié)晶無(wú)定形橡膠,自身強(qiáng)度較低,無(wú)自補(bǔ)強(qiáng)性。未經(jīng)補(bǔ)強(qiáng)的純膠拉伸強(qiáng)度只有2.58 MPa,撕裂強(qiáng)度僅為11.3 kN/m。利用傳統(tǒng)補(bǔ)強(qiáng)劑炭黑、白炭黑、活性粘土和碳酸鈣等作為填料對(duì)丁腈橡膠強(qiáng)度、耐磨性、抗老化等各種性能進(jìn)行補(bǔ)強(qiáng),經(jīng)補(bǔ)強(qiáng)后的橡膠制品綜合性能和使用壽命仍不能滿足石油行業(yè)的實(shí)用要求[1]。周祚萬(wàn)[2]、魏愛龍[3]和武璽[4]等研究了納米ZnO對(duì)NBR的補(bǔ)強(qiáng)效果,研究表明炭黑、納米ZnO和ZnO晶須等各種補(bǔ)強(qiáng)劑在組成、結(jié)構(gòu)和性質(zhì)等方面的差異導(dǎo)致不同的補(bǔ)強(qiáng)機(jī)理。納米材料所特有的小尺寸效應(yīng)、量子效應(yīng)及體積效應(yīng),與高分子材料大分子之間的接枝作用可顯著提高基體材料的綜合性能,具有單晶體微纖維結(jié)構(gòu)的ZnO晶須具有極高強(qiáng)度,混合于基體材料中,與一般顆粒、纖維或片狀的填料相比較,能賦予補(bǔ)強(qiáng)增韌復(fù)合材料呈各向同性的力學(xué)性能。本實(shí)驗(yàn)主要研究炭黑、納米ZnO和ZnO晶須三種補(bǔ)強(qiáng)劑并用對(duì)NBR硫化膠綜合性能的影響,優(yōu)化確定了炭黑/納米ZnO、炭黑/ZnO晶須并用的最佳用量配比,進(jìn)一步確定炭黑、納米ZnO和ZnO晶須并用的最佳用量配比,從而有效提高了NBR的綜合性能,對(duì)實(shí)際生產(chǎn)具指導(dǎo)意義。

1　實(shí)驗(yàn)部分

1.1　原料

丁腈橡膠:丙烯腈質(zhì)量分?jǐn)?shù)為33%,俄羅斯產(chǎn);活性氧化鋅:青島渤西化學(xué)工業(yè)有限公司;納米氧化鋅:上海彩譽(yù)納米科技有限公司;四針狀氧化鋅晶須:成都交大晶宇科技公司;炭黑:自貢炭黑廠;硬脂酸:山東瑞星化工(集團(tuán))有限公司;硫磺:安慶石油化工總廠;防老劑A:南京曙光化工集團(tuán)有限公司; DOP:山東宏信集團(tuán)化工股份有限公司;促進(jìn)劑DM:河南開倉(cāng)化工有限責(zé)任公司;促進(jìn)劑CZ:浙江超微細(xì)化工有限公司;甲苯:大慶石化;稠油:取自河南油田L(fēng)131#;汽油:45號(hào)液壓油。

1.2　儀器設(shè)備

開放式塑煉機(jī):SK-160,上海奇才液壓機(jī)械有限公司;平板硫化機(jī):XLB-400×400×2,上海奇才液壓機(jī)械有限公司;模具:2套,自制;微機(jī)控制電子萬(wàn)能試驗(yàn)機(jī):WDW-1000,濟(jì)南試金集團(tuán)有限公司;電子天平:DT-102A,杭州華鼎五交化有限公司;烘箱:XT-120,東莞市信泰試驗(yàn)設(shè)備有限公司。

1.3　硫化膠的制備

1.3.1　塑　煉

雙輥塑煉機(jī)輥溫控制在45~55℃,前后輥溫差10℃,輥距1 mm,速比1∶1.27,塑煉時(shí)間持續(xù)10 min。采用低溫、小輥距、低容量薄通法,這樣才能有效地獲得一定可塑度,也可根據(jù)實(shí)際要求,選擇一定段數(shù)進(jìn)行塑煉,以保證加工操作和產(chǎn)品性能的要求。將塑煉后的丁腈橡膠在空氣中靜置,冷卻后方可進(jìn)行混煉[5]。

1.3.2　混　煉

雙輥塑煉機(jī)輥溫控制在40~50℃,混煉時(shí)間控制為15 min。通?；鞜挄r(shí),首先加入粒度細(xì)、難分散的硫磺和氧化鋅以保證在較長(zhǎng)時(shí)間內(nèi)分散均勻。加料順序?yàn)?硫磺、活性ZnO、防老劑、填料、硬脂酸、DOP、促進(jìn)劑。填料量多時(shí),增塑劑和軟化劑可交替加入,薄通多次使配合劑分散均勻。壓延成厚2 mm的片材,空氣中靜置2~4 h,然后進(jìn)行硫化。

1.3.3　硫　化

將混煉膠加入模腔,利用平板硫化機(jī)硫化成型。為使橡膠制品獲得最佳性能,需選擇準(zhǔn)確的正硫化條件,本實(shí)驗(yàn)采用硫化溫度150℃,壓力12.5 MPa,硫化時(shí)間35 min。

1.4　性能測(cè)試

按GB/T 528—1998、GB/T 529—1999測(cè)試NBR硫化膠力學(xué)性能;按GB/T 531—1999測(cè)試邵爾A型硬度;按GB/T 1690—1992測(cè)試硫化膠耐介質(zhì)性能,將試樣分別浸泡于稠油(80℃×24 h)、溶劑[V(93#汽油)∶V(甲苯)=3∶1,21℃×24 h]取出,洗凈,測(cè)試質(zhì)量變化率及其力學(xué)性能。

2　結(jié)果討論

2.1　炭黑/納米氧化鋅并用最佳用量配比

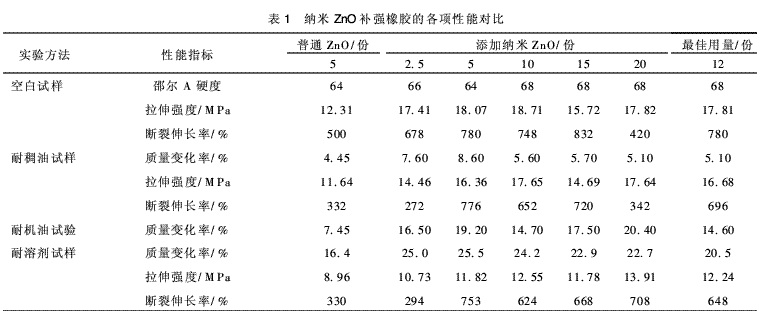

確定炭黑用量為30份,分別選用一系列納米ZnO的用量,制成硫化膠,通過(guò)各項(xiàng)性能測(cè)試優(yōu)選炭黑/納米ZnO的最佳用量配比。按性能測(cè)試標(biāo)準(zhǔn)測(cè)定硫化膠性能參數(shù),見表1。

從表1中可以看出,納米氧化鋅替代原配方中的普通氧化鋅,可適當(dāng)提高橡膠復(fù)合材料的強(qiáng)度。納米氧化鋅在體系中起硫化活性劑的作用,直接參與化學(xué)反應(yīng),由于其粒徑小、表面積大、反應(yīng)活性高,故可以大大降低用量,提高材料的均勻性,從而改善制品質(zhì)量。當(dāng)納米ZnO添加量為12份時(shí),可使復(fù)合材料的強(qiáng)度等主要力學(xué)性能獲得較大提高,說(shuō)明納米ZnO在膠料中分散效果對(duì)其性能有很大提升。隨納米氧化鋅的用量繼續(xù)增大,復(fù)合材料的硬度、拉伸強(qiáng)度等力學(xué)性能有進(jìn)一步提升,但納米ZnO用量直接關(guān)系到制品經(jīng)濟(jì)成本,因此納米ZnO用量不宜過(guò)大。

2.2　炭黑/氧化鋅晶須并用最佳用量配比

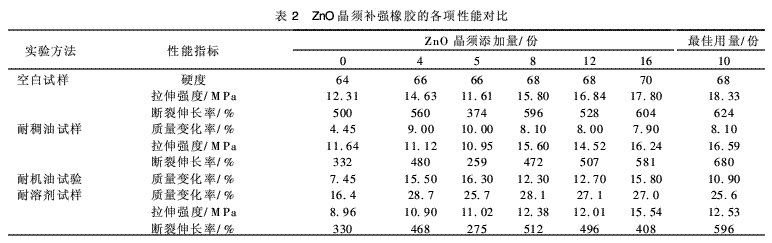

炭黑添加量仍為30份,ZnO晶須添加量分別為4、5、8、12、16份,制成硫化膠,通過(guò)性能測(cè)試優(yōu)選炭黑/ZnO晶須的最佳用量配比,并與單獨(dú)使用炭黑時(shí)硫化膠的性能進(jìn)行對(duì)比,按性能測(cè)試標(biāo)準(zhǔn)測(cè)定硫化膠性能參數(shù),見表2。

由表2可以看出,四針狀氧化鋅晶須在提高復(fù)合材料力學(xué)性能方面與納米氧化鋅有一定差異。納米氧化鋅延長(zhǎng)橡膠的硫化時(shí)間,而使用氧化鋅晶須幾乎不改變硫化時(shí)間[2]。氧化鋅晶須具有特殊的單晶體微纖維結(jié)構(gòu),具有極高的強(qiáng)度,氧化鋅晶須混合于基體材料中,與一般顆粒、纖維或片狀填料相比較,能賦予補(bǔ)強(qiáng)增韌的復(fù)合材料呈各向同性的力學(xué)性能。當(dāng)氧化鋅晶須用量為10份時(shí),混煉過(guò)程更加容易并且混煉時(shí)間明顯縮短說(shuō)明經(jīng)偶聯(lián)處理的晶須同橡膠相容性較好,故起到提高硫化膠綜合性能的作用。

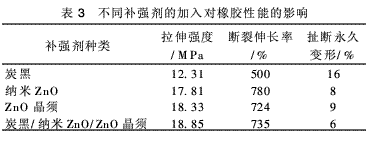

2.3　炭黑/納米氧化鋅/氧化鋅晶須并用補(bǔ)強(qiáng)效果表3是不同補(bǔ)強(qiáng)劑對(duì)橡膠性能的影響。

通過(guò)以上兩步實(shí)驗(yàn),分別優(yōu)選出炭黑/納米ZnO、炭黑/ZnO晶須的最佳用量配比,為研究炭黑/納米ZnO/ZnO晶須的協(xié)同補(bǔ)強(qiáng)效應(yīng),選擇上述優(yōu)選的最佳用量(炭黑/納米ZnO/ZnO晶須用量分別為30、12、10份,質(zhì)量比1∶0.4∶0.3),以炭黑/納米ZnO/ZnO晶須作為補(bǔ)強(qiáng)劑制得硫化膠,采用同樣參數(shù)進(jìn)行性能測(cè)試,不同補(bǔ)強(qiáng)劑對(duì)NBR的改性效果見表3。

3　結(jié)　論

納米ZnO和ZnO晶須添加量分別為12、10份時(shí),對(duì)丁腈橡膠的綜合性能有較大提升;炭黑/納米ZnO/ZnO晶須質(zhì)量比為1∶0.4∶0.3時(shí),硫化膠力學(xué)性能較單獨(dú)添加炭黑及炭黑/納米ZnO、炭黑/ZnO晶須并用時(shí)的性能有很大提升,表明炭黑/納米ZnO/ZnO晶須三者之間存在協(xié)同補(bǔ)強(qiáng)效應(yīng)。

參　考　文　獻(xiàn):

[1]　王玉瑛,戰(zhàn)曉東.國(guó)內(nèi)丁腈橡膠生產(chǎn)情況及市場(chǎng)分析[J].彈性體,2002,12(6):52~55.

[2]　周祚萬(wàn),張?jiān)俨?納米氧化鋅在橡膠復(fù)合材料中的初步應(yīng)用[J].橡膠工業(yè),2002,49(7):403~405.

[3]　魏愛龍,魏廷賢.納米氧化鋅對(duì)橡膠性能的影響研究[J].橡膠工業(yè),2001,48(9):534~537.

[4]　武璽.納米氧化鋅在橡膠中的作用機(jī)理及應(yīng)用[J].輪胎工業(yè),2004,24(2):67~70.

[5]　紀(jì)奎江.實(shí)用橡膠制品生產(chǎn)技術(shù)(第二版)[M].北京:化學(xué)工業(yè)出版社,2001.160~165.
